HC-S3/HC-S5注塑机械手控制系统电控安装尺寸图

[ 发布日期：2021-08-31 ] 来源: 【打印此文】【关闭窗口】

注塑机械手控制系统系列为HC-S3/HC-S5型号产品，，，，，，，，安装时尺寸图如下。。。。。。。

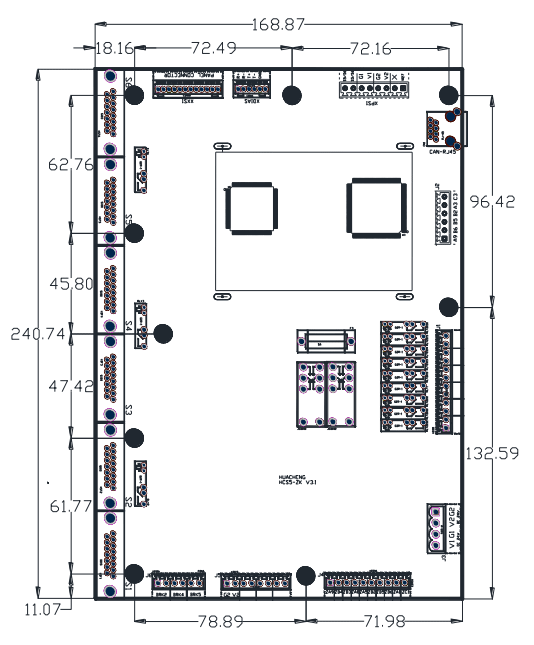

HC-S5主控板安装尺寸图：

乐鱼(中国电子)·LEYU官方网站

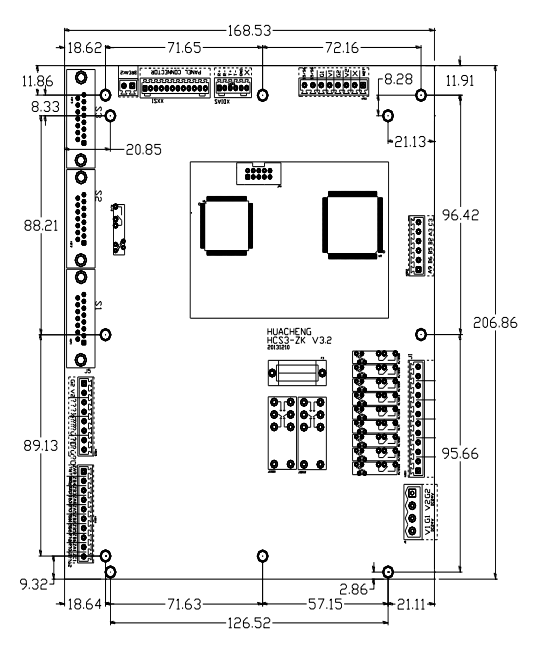

HC-S3主控板安装尺寸图：

乐鱼(中国电子)·LEYU官方网站

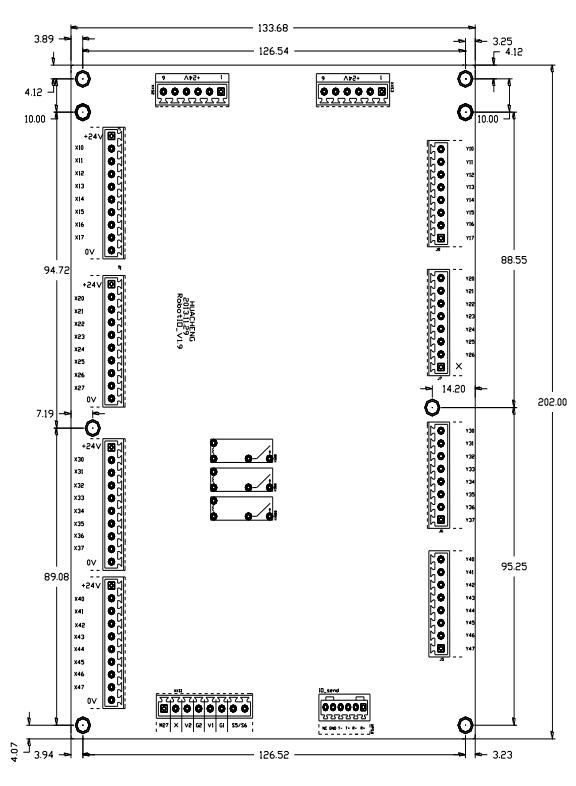

I/O板安装尺寸图：

乐鱼(中国电子)·LEYU官方网站

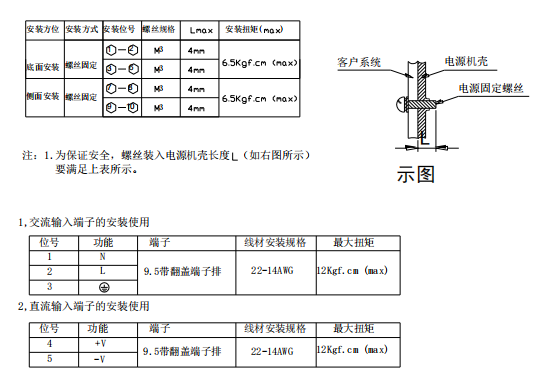

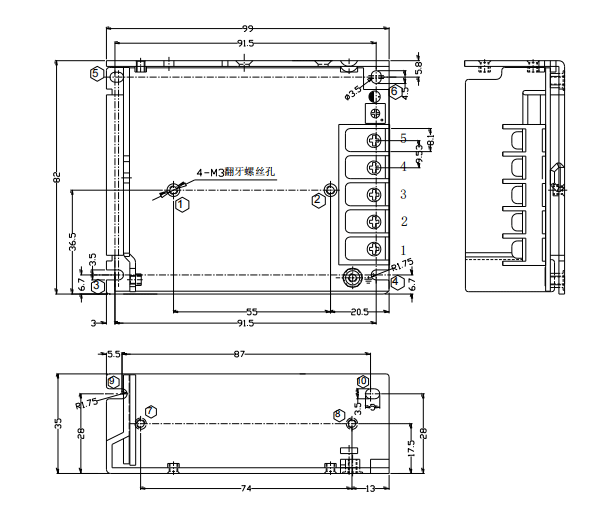

开关电源安装尺寸：

乐鱼(中国电子)·LEYU官方网站

乐鱼(中国电子)·LEYU官方网站
