运动控制精度0.1mm；； ； ；； ；；；
单个轴功率覆盖范围：100W~750W；； ； ；； ；；；
4.3"LCD，，，，，中英文显示，，，，，人机界面友好；； ； ；； ；；；
运动控制与伺服控制集于一身，，，，，缩减连线，，，，，降低整机成本；； ； ；； ；；；
系统响应速度更快，，，，，动作控制精度更高；； ； ；； ；；；
预置针对不同工艺的多种控制模板；； ； ；； ；；；
丰富的保唬� ； ；； ；；；すδ�，，，，，自动检测机器运行状态，，，，，及时显示故障报警及原因，，，，，确保长期安全稳定运行；； ； ；； ；；；
U盘升级：可随时更新系统，，，，，持续获得稳定支持；； ； ；； ；；；
支持注册功能。。。。。
产品概述

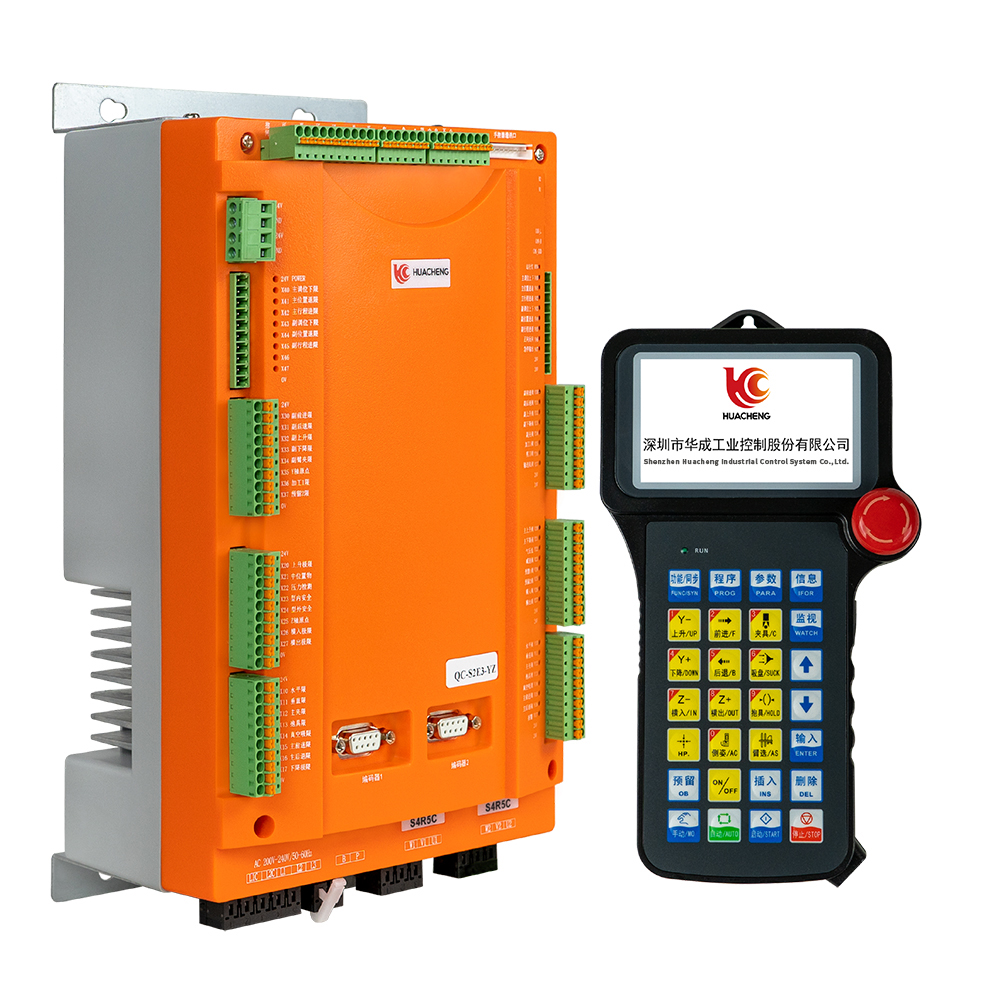

乐鱼电子注塑驱控一体机械手控制系统，，，，，集成主控单元（逻辑+运动控制），，，，，整流单元，，，，，驱动单元，，，，，IO单元，，，，，可适配1~2轴，，，，，100w~750w电机功率段的应用场合。。。。。该系统采用单芯片架构方案，，，，，高性能ARM处理器，，，，，伺服驱动部分采用业界高性能硬体，，，，，最大限度增益免调整，，，，，具有陷波器，，，，，末端震动抑制等高级功能。。。。。丰富的扩展通讯接口，，，，，可灵活配合其它生产辅助设备使用。。。。。
产品特点
（1）运动控制精度0.1mm；； ； ；； ；；；
（2）单个轴功率覆盖范围：100W~750W；； ； ；； ；；；
（3）4.3"LCD，，，，，中英文显示，，，，，人机界面友好；； ； ；； ；；；
（4）运动控制与伺服控制集于一身，，，，，缩减连线，，，，，降低整机成本；； ； ；； ；；；
（5）系统响应速度更快，，，，，动作控制精度更高；； ； ；； ；；；
（6）预置针对不同工艺的多种控制模板；； ； ；； ；；；
（7）丰富的保唬� ； ；； ；；；すδ�，，，，，自动检测机器运行状态，，，，，及时显示故障报警及原因，，，，，确保长期安全稳定运行；； ； ；； ；；；
（8）U盘升级：可随时更新系统，，，，，持续获得稳定支持；； ； ；； ；；；
（9）支持注册功能。。。。。
产品应用
产品可广泛适用在注塑取出、高精度模内嵌件、高速取出、模内贴标等注塑机械手行业应用。。。。。

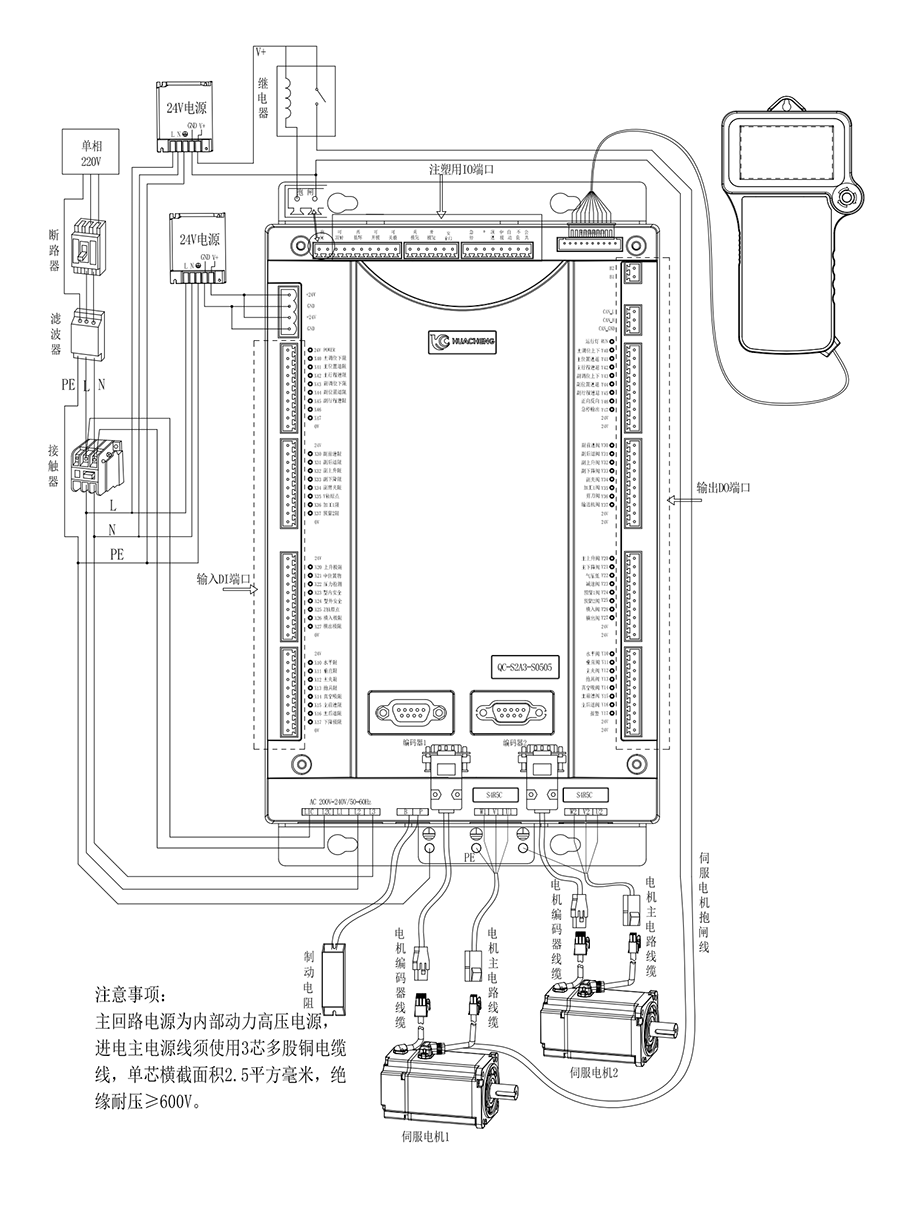

注意：如果配刹车电机，，，，，需配一个单路电源单独供电。。。。。

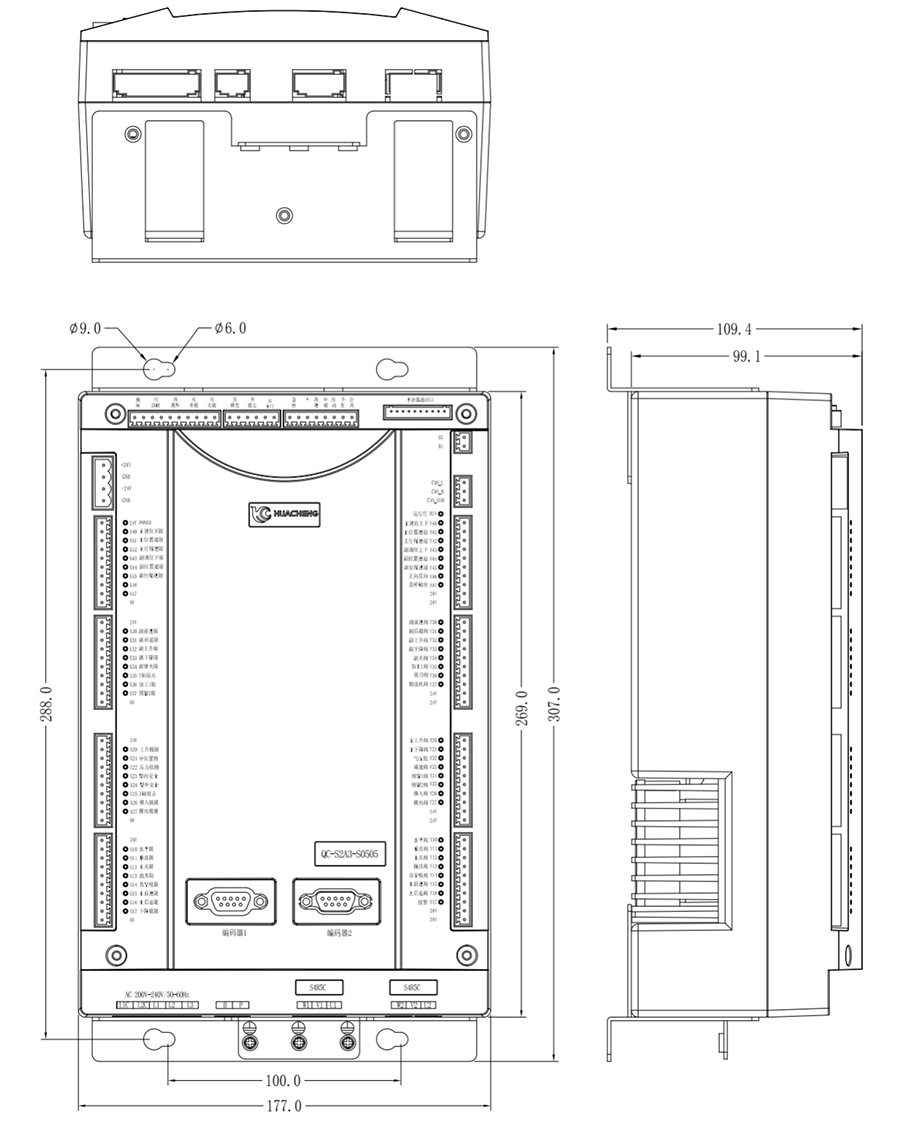

主控尺寸图：
安装方式 | 螺丝规格 | 螺丝长度(max) | 安装扭矩(max) |
螺丝固定 | M5 | 8mm | 7.5kgf.cm |

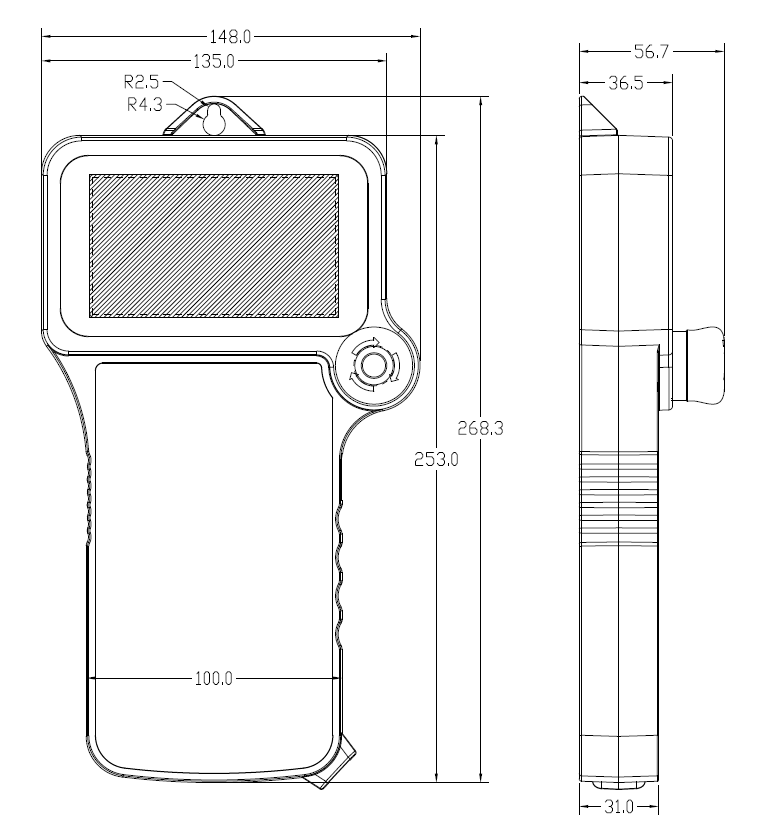

手控器尺寸图：

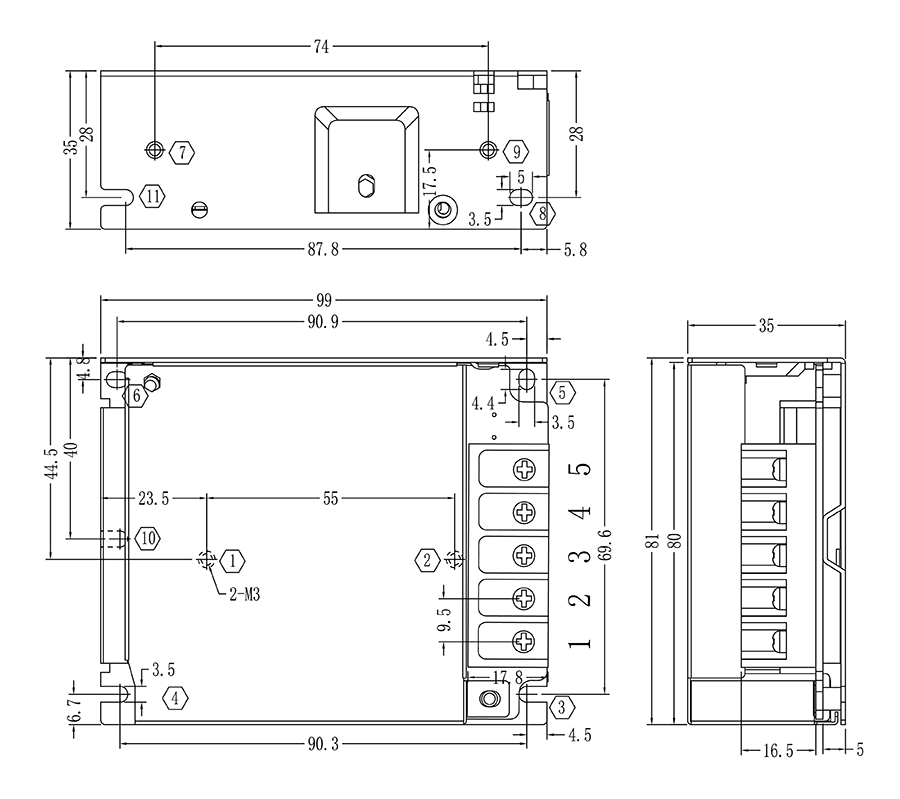

单路开关电源安装尺寸及接线
注：用户自行评估电源规格是否满足IO电流
安装方式 | 安装位号 | 螺丝规格 | 螺丝长度(max) | 安装扭矩(max) |
螺丝固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥
| M3 | 3mm | 7kgf.cm |

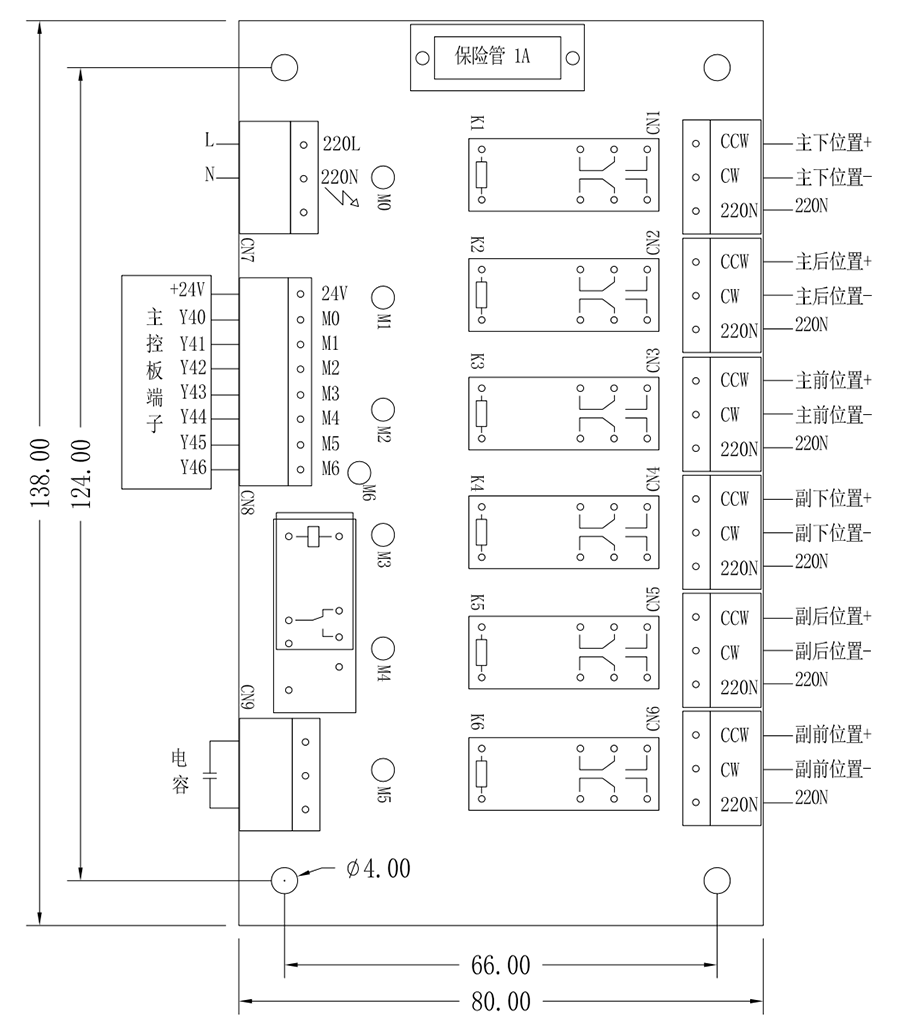

电动调位板尺寸图：

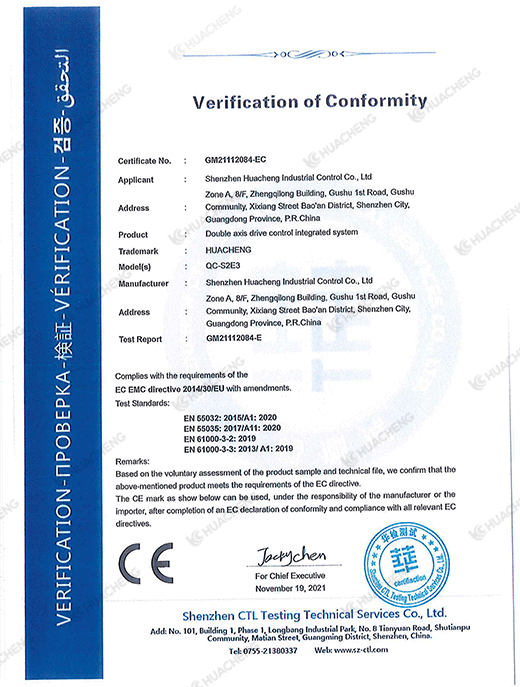

产品安全认证——CE认证报告
